Escolher uma válvula solenoide pneumática parece simples até chegar na hora de decidir entre 12V, 24V, 110V, 220V, retorno por mola, duplo solenoide, rosca 1/4, rosca 1/8 e conector DIN. Neste guia eu explico de forma prática como comprar sem errar e mostro modelos reais encontrados no Mercado Livre.
Resposta rápida
Para a maioria das automações industriais e painéis com CLP, a válvula solenoide pneumática 24Vcc costuma ser a escolha mais segura e profissional. Para instalações simples sem CLP, aparecem modelos 110V ou 220V, mas a parte elétrica exige mais cuidado. Já 12V faz mais sentido em aplicações automotivas, sistemas com bateria ou projetos específicos.
Se a ideia é controlar um cilindro pneumático de dupla ação, procure uma válvula 5/2 vias. Se quiser que ela volte sozinha quando desligar, escolha retorno por mola. Se quiser comandar avanço e retorno por sinal elétrico, escolha duplo solenoide.
O que é uma válvula solenoide pneumática?
A válvula solenoide pneumática é uma válvula que usa energia elétrica para controlar a passagem de ar comprimido. Em vez de acionar manualmente uma alavanca, você energiza uma bobina elétrica. Essa bobina cria um campo magnético, movimenta o mecanismo interno e muda o caminho do ar.
Na prática, ela é o componente que liga o comando elétrico ao movimento pneumático. Um botão, um sensor, um temporizador ou um CLP envia sinal elétrico; a válvula muda de posição; o ar comprimido entra no atuador; o cilindro avança ou retorna.
É por isso que esse componente aparece em máquinas industriais, dispositivos de montagem, embaladoras, prensas leves, bancadas de teste, portas automáticas, esteiras, gabaritos pneumáticos e pequenos projetos de automação.
Uma forma simples de entender é pensar assim: o compressor gera o ar, o lubrifil prepara o ar, as conexões conduzem o ar e a válvula solenoide pneumática decide para onde esse ar vai.
Como funciona a válvula solenoide pneumática na prática?
Dentro da válvula existe um conjunto de canais, carretel, vedação e uma bobina. Quando a bobina recebe tensão elétrica, ela puxa o núcleo interno e muda a posição da válvula. Com isso, uma saída passa a receber ar comprimido e outra pode liberar o ar para escape.
Em uma válvula 5/2, geralmente existem cinco portas: entrada de ar, duas saídas para o cilindro e dois escapes. As duas posições determinam se o cilindro vai avançar ou retornar. Por isso ela é tão usada com cilindro pneumático de dupla ação.
Eu gosto de olhar a válvula como um cruzamento de ar comprimido. A pressão chega pela entrada, mas quem escolhe o caminho é o comando elétrico. Se a ligação elétrica e pneumática estiverem corretas, o movimento fica repetível, rápido e previsível.
Quando a aplicação precisa apenas ligar e desligar fluxo de ar para um atuador simples, uma válvula 3/2 pode resolver. Quando precisa alternar avanço e retorno de cilindro dupla ação, a 5/2 costuma ser a opção correta.
Válvula solenoide 12V, 24V, 110V ou 220V: qual tensão escolher?
A tensão da válvula não é escolhida pelo gosto. Ela precisa bater com o sistema elétrico que vai comandar a bobina. Esse é um dos erros mais comuns em compras online: a pessoa compra a válvula certa no tamanho, mas errada na voltagem.
12V
Boa para projetos com bateria, automotivos, sistemas embarcados e pequenas montagens específicas. Não é a tensão mais comum em painéis industriais, mas existe bastante em aplicações móveis.
24V
É a tensão mais usada em automação com CLP, sensores industriais e painéis de comando modernos. Costuma ser a escolha mais segura para manutenção e reduz risco em comparação com comandos diretos em alta tensão.
110V
Aparece em instalações simples, máquinas antigas e comandos diretos em rede 127V. Funciona, mas exige boa proteção, isolamento e atenção na manutenção.
220V
Comum em máquinas e oficinas com rede 220V. É prático quando o painel já trabalha nessa tensão, mas não é a melhor escolha para ligar direto em saída de CLP 24V.
Se você tem dúvida, olhe primeiro a etiqueta da bobina antiga, o esquema elétrico da máquina e a tensão de comando disponível no painel. Se o painel usa fonte 24Vcc para sensores e saídas, normalmente a válvula também deve ser 24Vcc.
24V ou 220V: qual é mais seguro?
Em automação industrial, 24Vcc costuma ser mais seguro para manutenção, diagnóstico e integração com CLP. Não significa que 220V seja ruim, mas exige cuidado maior porque o risco elétrico é mais alto.
Quando vejo um painel novo, minha preferência técnica é trabalhar com comando em 24Vcc sempre que possível. Isso deixa sensores, relés auxiliares, saídas de CLP e válvulas mais padronizados. Em manutenção, também fica mais fácil medir tensão, localizar falha e trocar componentes.
Já em máquinas simples, sem CLP, às vezes o 110V ou 220V aparece porque a instalação foi feita direto com botão, chave fim de curso ou temporizador nessa tensão. Nesses casos, o importante é não improvisar: use proteção, aterramento, caixa adequada e componente compatível.
Retorno por mola ou duplo solenoide?
A escolha entre retorno por mola e duplo solenoide muda o comportamento da máquina. Na válvula com retorno por mola, você energiza a bobina para mudar de posição. Quando desliga a bobina, a mola interna leva a válvula de volta para a posição inicial.
Esse tipo é muito bom para aplicações onde a máquina precisa voltar para uma posição segura quando perde energia. Por exemplo: um cilindro que deve recuar quando o operador solta o botão.
No duplo solenoide, existem duas bobinas. Uma comanda um lado e outra comanda o outro. A válvula pode manter a última posição após receber o pulso, dependendo do modelo. Isso é útil em ciclos controlados, comandos por CLP e máquinas onde avanço e retorno precisam de sinais independentes.
3/2, 5/2 ou 5/3: qual tipo usar?
A nomenclatura assusta no começo, mas fica simples quando você entende a lógica. O primeiro número indica a quantidade de vias, e o segundo indica a quantidade de posições da válvula.
A válvula 3/2 é comum para cilindro simples ação, sopradores, pilotos pneumáticos e comandos básicos de liga/desliga. A 5/2 é a mais comum para cilindro dupla ação, porque alterna pressão entre duas câmaras do cilindro. A 5/3 tem três posições e pode ser usada quando você precisa de posição central, bloqueio ou escape central, dependendo do modelo.
Para quem está comprando no Mercado Livre, a mais procurada costuma ser a 5/2 vias 1/4, principalmente em modelos 4V210, 4V310 e similares. Mesmo assim, não compre só pelo título. Compare o desenho pneumático do corpo da válvula com a aplicação real.
Bobina, conector DIN e LED: detalhes que evitam compra errada
A bobina é a parte elétrica que aciona a válvula. Ela pode ser 12V, 24V, 110V ou 220V, em corrente contínua ou alternada. Em muitos anúncios, o vendedor oferece variações. Você precisa escolher a correta antes de finalizar a compra.
O conector DIN é o encaixe elétrico que vai na bobina. Alguns modelos incluem conector com LED, o que ajuda muito no diagnóstico. Quando o LED acende, você sabe que a bobina está recebendo sinal. Se o LED acende e a válvula não muda, o problema pode estar no ar, na pressão, no carretel travado ou na bobina danificada.
Outro ponto importante é a proteção contra umidade. Em ambientes com óleo, água, pó e vibração, conector mal encaixado vira fonte de mau contato. Sempre confira vedação, prensa-cabo e fixação do parafuso.
Como escolher válvula solenoide para cilindro pneumático
Para escolher corretamente, comece pelo tipo de cilindro. Se o cilindro é simples ação, talvez uma válvula 3/2 resolva. Se é dupla ação, a válvula 5/2 geralmente é o caminho. Depois confira rosca, vazão, pressão de trabalho, tensão da bobina, tipo de retorno e forma de fixação.
Em cilindros pequenos de bancada, rosca 1/8 ou 1/4 pode atender. Em cilindros maiores ou ciclos rápidos, a vazão da válvula passa a ser decisiva. Uma válvula muito pequena pode deixar o movimento lento, mesmo com compressor adequado.
Também vale observar o conjunto inteiro. Mangueira muito fina, conexão restritiva, lubrifil mal regulado e pressão baixa podem parecer defeito da válvula, mas na verdade estão limitando o sistema.
Produtos reais no Mercado Livre para comparar
Separei modelos reais com foco em aplicações comuns de pneumática industrial. A ideia não é dizer que apenas esses servem, mas mostrar opções que fazem sentido para quem procura válvula solenoide pneumática 5/2, rosca 1/4, retorno por mola ou duplo solenoide.
Melhor escolha geral

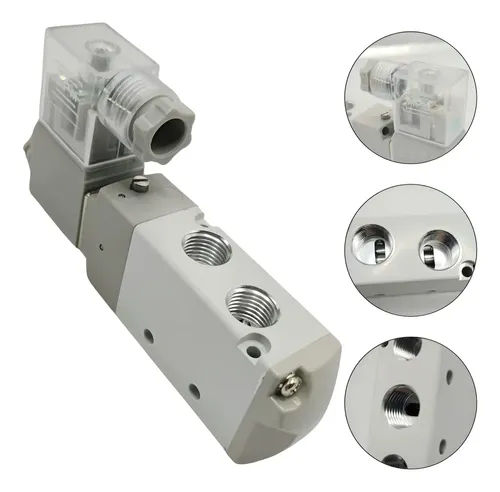

Válvula Pneumática Solenoide 5/2 Retorno Mola 1/4 24V/220V
Boa escolha para quem quer acionar cilindro de dupla ação com retorno automático quando a energia da bobina é retirada. É o tipo que eu costumo indicar para bancadas, pequenos dispositivos e automações simples.
| Tipo | 5/2 vias retorno por mola |
|---|---|
| Rosca | 1/4 |
| Tensão | 24V ou 220V conforme variação do anúncio |
| Uso ideal | Cilindro pneumático de dupla ação |
| Antes de comprar | Confirme tensão, rosca, voltagem da bobina e estoque. |
- Retorno automático por mola
- Boa para automação simples
- Rosca 1/4 comum em linhas pneumáticas
- Fácil de substituir em painéis existentes
- Precisa escolher a tensão correta
- Não mantém a última posição quando desenergizada
Para manter posição

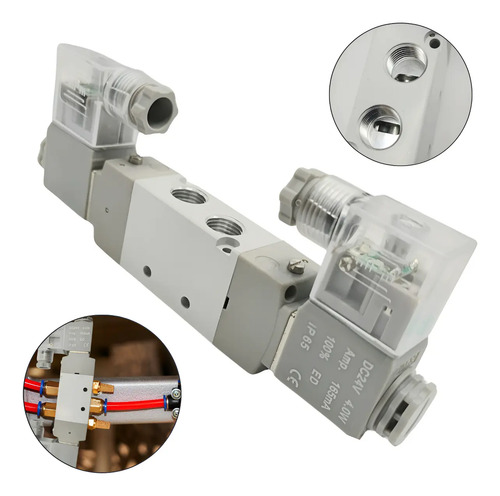

Válvula Pneumática Duplo Solenoide 5/2 24V/220V 1/4
Modelo interessante para aplicações em que o cilindro precisa manter a última posição após o pulso elétrico. Em máquinas pequenas e dispositivos com CLP, o duplo solenoide costuma dar mais controle.
| Tipo | 5/2 vias duplo solenoide |
|---|---|
| Rosca | 1/4 |
| Tensão | 24V ou 220V conforme variação |
| Uso ideal | Automação com comando de avanço e retorno |
| Antes de comprar | Verifique se a máquina precisa de memória de posição. |
- Comando elétrico nos dois sentidos
- Pode manter a última posição
- Boa para CLP e botoeiras duplas
- Mais controle no ciclo
- Ligação elétrica exige mais atenção
- Pode ser mais cara que retorno por mola
Duplo solenoide 220V

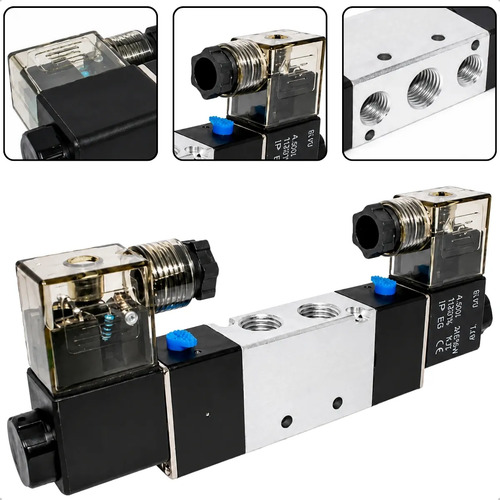

Válvula Duplo Solenoide 5/2 Vias Rosca 1/4 Pneumática 220V
Alternativa para quem já trabalha com comando em 220V e quer uma válvula 5/2 com duplo acionamento elétrico. Faz sentido em painéis simples, desde que a instalação seja feita com proteção adequada.
| Tipo | 5/2 vias duplo solenoide |
|---|---|
| Rosca | 1/4 |
| Tensão | 220V |
| Uso ideal | Painéis com comando em 220V |
| Antes de comprar | Confira se a bobina é compatível com sua rede elétrica. |
- Boa para instalações 220V já existentes
- Duplo acionamento elétrico
- Rosca comum 1/4
- Útil para cilindros de dupla ação
- 220V exige maior cuidado de segurança
- Não é a melhor escolha para CLP 24V
Custo-benefício 4V310

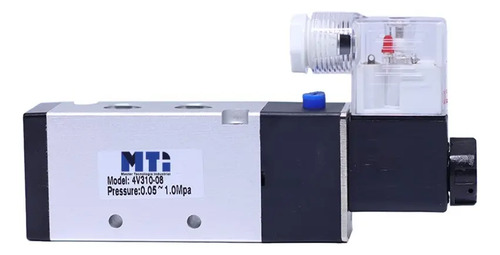

Válvula Solenoide 5/2 Vias Retorno Mola 1/4 4V310
A linha 4V310 aparece bastante em pequenas automações porque usa rosca 1/4 e costuma atender cilindros comuns de bancadas, gabaritos e dispositivos pneumáticos leves.
| Tipo | 5/2 vias retorno por mola |
|---|---|
| Modelo | 4V310 |
| Rosca | 1/4 |
| Uso ideal | Cilindros médios e pequenos |
| Antes de comprar | Compare pressão de trabalho e tensão da bobina. |
- Modelo muito comum no mercado
- Fácil de encontrar reposição
- Boa para dispositivos simples
- Instalação direta quando especificação bate
- Pode variar tensão conforme anúncio
- Não serve para toda vazão industrial
Opção compacta 1/4

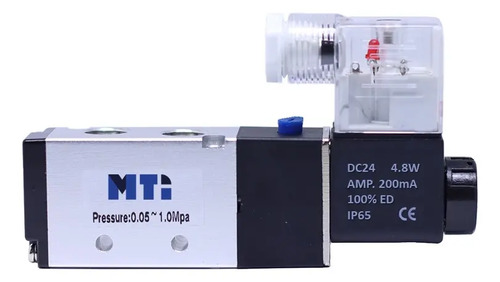

Válvula Solenoide 5/2 Vias 1/4 Pneumática
Opção genérica para quem precisa substituir uma válvula 5/2 em sistema com rosca 1/4. É uma compra que exige conferir bem tensão da bobina, pressão e padrão de ligação antes de fechar.
| Tipo | 5/2 vias |
|---|---|
| Rosca | 1/4 |
| Aplicação | Comando de cilindro pneumático |
| Uso ideal | Reposição e pequenos projetos |
| Antes de comprar | Confirme tensão, conector e esquema pneumático. |
- Serve para várias aplicações comuns
- Boa para reposição simples
- Formato conhecido no mercado
- Pode atender projetos compactos
- Especificações variam por vendedor
- Exige conferência cuidadosa antes da compra
Tabela comparativa rápida
| Modelo | Tipo | Rosca | Tensão | Melhor uso |
|---|---|---|---|---|
| Solenoide 5/2 retorno mola | Retorno por mola | 1/4 | 24V ou 220V | Automação simples e retorno seguro |
| Duplo solenoide 5/2 | Duas bobinas | 1/4 | 24V ou 220V | Comando de avanço e retorno por CLP |
| Duplo solenoide 220V | Duas bobinas | 1/4 | 220V | Painéis simples em rede 220V |
| 4V310 retorno mola | Retorno por mola | 1/4 | Conforme variação | Cilindros médios e pequenos |
| Solenoide 5/2 genérica | 5/2 vias | 1/4 | Conforme anúncio | Reposição e pequenos projetos |
Erros comuns ao comprar válvula solenoide pneumática
- Comprar 220V quando o painel é 24Vcc.
- Comprar válvula 3/2 para cilindro de dupla ação que precisa de 5/2.
- Ignorar a rosca e descobrir que a conexão não encaixa.
- Confundir retorno por mola com duplo solenoide.
- Não verificar se o conector elétrico acompanha o produto.
- Comprar pela foto sem ler pressão de trabalho e vazão.
- Instalar sem filtro de ar em uma linha cheia de água e sujeira.
O detalhe que mais vejo gerar dor de cabeça é a tensão da bobina. A válvula pode ser perfeita mecanicamente, mas se a bobina for diferente do comando, a peça não vai funcionar corretamente e ainda pode queimar.
Cuidados de instalação e manutenção
Antes de instalar, desligue o ar comprimido, alivie a pressão da linha e desligue a energia do painel. Parece básico, mas muita falha de manutenção acontece justamente porque alguém tenta trocar válvula com sistema pressurizado ou energizado.
Use fita veda rosca com cuidado para não soltar pedaços dentro da válvula. Evite excesso de aperto nas conexões, principalmente em corpos de alumínio. Depois da instalação, teste vazamentos com pressão baixa antes de liberar a máquina para uso normal.
Na manutenção, observe ruídos, vazamentos nos escapes, aquecimento exagerado da bobina e travamento do carretel. Ar com água e partículas reduz a vida útil, então um bom conjunto de preparação de ar continua sendo importante.
Links internos úteis
Para montar o sistema completo, vale ler também nosso guia sobre válvula pneumática 5/2 vias, o artigo que explica como funciona uma válvula pneumática e o guia de cilindro pneumático dupla ação.
Se o projeto usa automação por posição, o artigo sobre sensor magnético para cilindro pneumático ajuda bastante. Para fechar a instalação, veja também o guia de conexão pneumática e engate rápido.
Referência técnica complementar: o princípio de acionamento por solenoide ajuda a entender por que a bobina movimenta o núcleo interno da válvula.
Perguntas Frequentes (FAQ)
Qual válvula solenoide pneumática comprar?
Para a maioria dos projetos com cilindro de dupla ação, a escolha mais comum é uma válvula solenoide pneumática 5/2 vias com rosca 1/4. Se quiser retorno automático, escolha retorno por mola. Se quiser comando nos dois sentidos e memória de posição, escolha duplo solenoide.
Válvula solenoide 12V, 24V, 110V ou 220V: qual é melhor?
A melhor tensão é a que combina com o comando da máquina. Em automação industrial com CLP, 24V costuma ser a escolha mais segura e comum. Em instalações simples ligadas direto na rede, aparecem modelos 110V ou 220V. 12V é mais comum em aplicações automotivas ou sistemas com bateria.
Posso usar válvula 220V no CLP?
Só se a saída e o circuito de comando forem compatíveis. Na prática, muitos painéis com CLP trabalham em 24Vcc nas saídas. Usar 220V sem relé, proteção e projeto correto pode queimar saída, causar choque ou gerar falha de segurança.
O que significa válvula 5/2 vias?
Significa que a válvula possui 5 portas pneumáticas e 2 posições de trabalho. Ela é usada principalmente para comandar cilindro pneumático de dupla ação, alternando ar entre avanço e retorno.
Qual a diferença entre retorno mola e duplo solenoide?
No retorno por mola, a válvula volta para a posição inicial quando a bobina desliga. No duplo solenoide, uma bobina comanda o avanço e outra comanda o retorno, podendo manter a última posição até receber novo comando.
O que é conector DIN na válvula solenoide?
É o conector elétrico que encaixa na bobina da válvula. Muitos modelos usam conector DIN 43650, geralmente com parafuso e vedação. Algumas versões têm LED indicador para mostrar energização.
A bobina da válvula solenoide esquenta?
Sim, é normal a bobina aquecer durante o funcionamento, mas aquecimento excessivo pode indicar tensão errada, bobina inadequada, instalação ruim ou trabalho fora da especificação.
Válvula solenoide serve para compressor de ar?
Serve para automação pneumática alimentada por compressor de ar, mas não substitui pressostato, purgador ou válvula de segurança do compressor. Ela controla passagem de ar para atuadores, cilindros e dispositivos.
Como saber se a válvula é 1/4 ou 1/8?
Confira a rosca das portas da válvula e da conexão pneumática. 1/4 costuma ser maior e muito comum em válvulas 4V310. 1/8 aparece em válvulas menores, como algumas 4V210.
Válvula solenoide precisa de lubrifil?
Não é obrigatório em todos os sistemas, mas ar limpo, filtrado e com pressão regulada aumenta a vida útil da válvula. Em linhas com sujeira e água, a válvula pode travar ou vazar mais cedo.
Dá para instalar válvula solenoide sem conhecimento técnico?
Em projetos simples até dá para entender a lógica, mas a parte elétrica e pneumática precisa ser feita com segurança. Se houver 110V ou 220V, recomendo eletricista ou técnico qualificado.
Qual pressão usar na válvula pneumática?
Depende do modelo, mas muitos trabalham na faixa de 2 a 8 bar. Antes de comprar, compare a pressão da sua rede com a pressão de trabalho informada no anúncio ou no corpo da válvula.
Conclusão: qual válvula solenoide pneumática comprar?
Se eu fosse resumir em uma regra prática, diria assim: para automação com CLP, comece olhando válvulas 24Vcc; para comando direto em rede, confira se sua instalação é 110V ou 220V; para cilindro de dupla ação, procure 5/2 vias; para retorno simples e seguro, escolha retorno por mola; para controle nos dois sentidos, escolha duplo solenoide.
A melhor compra não é a válvula mais cara nem a mais barata. É a válvula que bate com a tensão do comando, com a rosca da linha, com a pressão de trabalho, com a vazão necessária e com a lógica da máquina.
Antes de comprar, confirme quatro pontos: tensão da bobina, tipo de válvula, rosca e aplicação real. Com isso, a chance de acertar aumenta muito e você evita comprar uma peça que parece igual na foto, mas não serve no sistema.
