Escolher uma conexão pneumática errada é um daqueles detalhes pequenos que viram vazamento, perda de pressão e retrabalho. Neste guia eu mostro como escolher engate rápido, conexão reta, joelho, T, rosca 1/4 e medidas 6mm, 8mm e 10mm sem comprar peça incompatível.
Resumo rápido: para uso geral em compressor, lubrifil, válvula e pequenas máquinas, a combinação mais comum é conexão pneumática 8mm com rosca 1/4. Para linhas maiores ou ferramenta que pede mais vazão, 10mm pode ser melhor. Para sensores e pequenos cilindros, 6mm costuma atender.
O que é conexão pneumática?
A conexão pneumática é a peça que liga mangueira, tubo PU, válvula, cilindro, lubrifil, compressor ou ferramenta dentro de um sistema de ar comprimido. Ela pode ser reta, em joelho, em T, união, com rosca macho, com rosca fêmea ou com controle de fluxo.
Na prática, a conexão precisa cumprir três funções: prender a mangueira com segurança, vedar a passagem de ar e manter a vazão adequada. Quando a conexão é pequena demais, mal vedada ou incompatível com a rosca, o sistema perde pressão e fica instável.
Eu vejo muita gente trocar compressor, válvula ou cilindro achando que o problema está no equipamento maior. Só que, em muitos casos, o defeito está em uma conexão vazando, uma rosca errada ou uma mangueira encaixada em medida diferente.
Como funciona o engate rápido pneumático?
O engate rápido pneumático tem uma trava interna que prende o tubo quando você empurra a mangueira para dentro. Para soltar, basta pressionar o anel externo e puxar a mangueira. Esse sistema agiliza manutenção e dispensa abraçadeira na maioria das montagens leves.
O ponto principal é respeitar a medida. Uma conexão 8mm foi feita para tubo 8mm. Se tentar usar mangueira 6mm, ela não veda. Se tentar usar 10mm, ela nem entra. É por isso que sempre vale conferir o diâmetro externo da mangueira antes de comprar.
Tipos de conexão pneumática
Antes de comprar, entenda o formato da conexão. O tipo certo depende do espaço, da direção da mangueira e da função dentro do circuito.
Conexão reta macho
É uma das mais usadas. De um lado tem engate para mangueira e do outro lado tem rosca macho. Serve para lubrifil, válvula, manifold, compressor e acessórios com rosca fêmea.
Conexão joelho ou cotovelo
Faz a mangueira sair em ângulo de 90 graus. Eu uso quando não quero dobrar a mangueira ou quando o espaço atrás da máquina é pequeno.
Conexão T
Divide uma linha de ar em duas saídas. É útil em automação leve, sensores, pequenas válvulas e derivações simples.
União reta
Serve para emendar duas mangueiras da mesma medida. Ajuda em reparos e extensões, mas não deve virar solução para linha mal planejada.
Regulador de fluxo
Controla a passagem de ar e ajuda a ajustar velocidade de cilindro pneumático. É muito usado em cilindros de dupla ação.
Medidas: 6mm, 8mm, 10mm, 12mm e rosca 1/4
Nas conexões de engate rápido, a medida em milímetros geralmente indica o diâmetro externo da mangueira ou tubo PU. Já a rosca pode aparecer como 1/8, 1/4, 3/8 ou 1/2, dependendo do equipamento.
| Medida | Onde usar | Comentário prático |
|---|---|---|
| 6mm | Sensores, painéis, válvulas pequenas e cilindros compactos | Boa para automação leve, mas limita vazão em ferramenta |
| 8mm | Compressor, lubrifil, soprador, válvula e uso geral | É a medida mais versátil para muita oficina pequena |
| 10mm | Ferramentas com maior consumo, linhas mais longas e bancada | Entrega mais folga de vazão que 6mm e 8mm |
| Rosca 1/4 | Lubrifil, regulador, pressostato, válvulas e acessórios | Muito comum em compressores e preparação de ar |
Também existe diferença entre BSP e NPT. As duas podem parecer iguais no olho, mas não são sempre compatíveis. Quando o anúncio informar o padrão da rosca, confira se bate com o seu equipamento.
Como escolher conexão pneumática sem errar?
- Confira o diâmetro externo da mangueira: 6mm, 8mm, 10mm ou 12mm.
- Veja a rosca do equipamento: 1/8, 1/4, 3/8 ou 1/2.
- Escolha reta para saída direta e joelho para locais apertados.
- Use T apenas quando precisar dividir a linha de ar.
- Prefira regulador de fluxo quando quiser controlar velocidade do cilindro.
- Confirme pressão máxima de trabalho da conexão.
- Confira estoque, frete e vendedor antes de fechar a compra.
Produtos recomendados no Mercado Livre
Separei opções específicas para diferentes necessidades. Como estoque e comissão mudam, use os botões para conferir o anúncio ativo, reputação do vendedor e a medida exata antes de comprar.

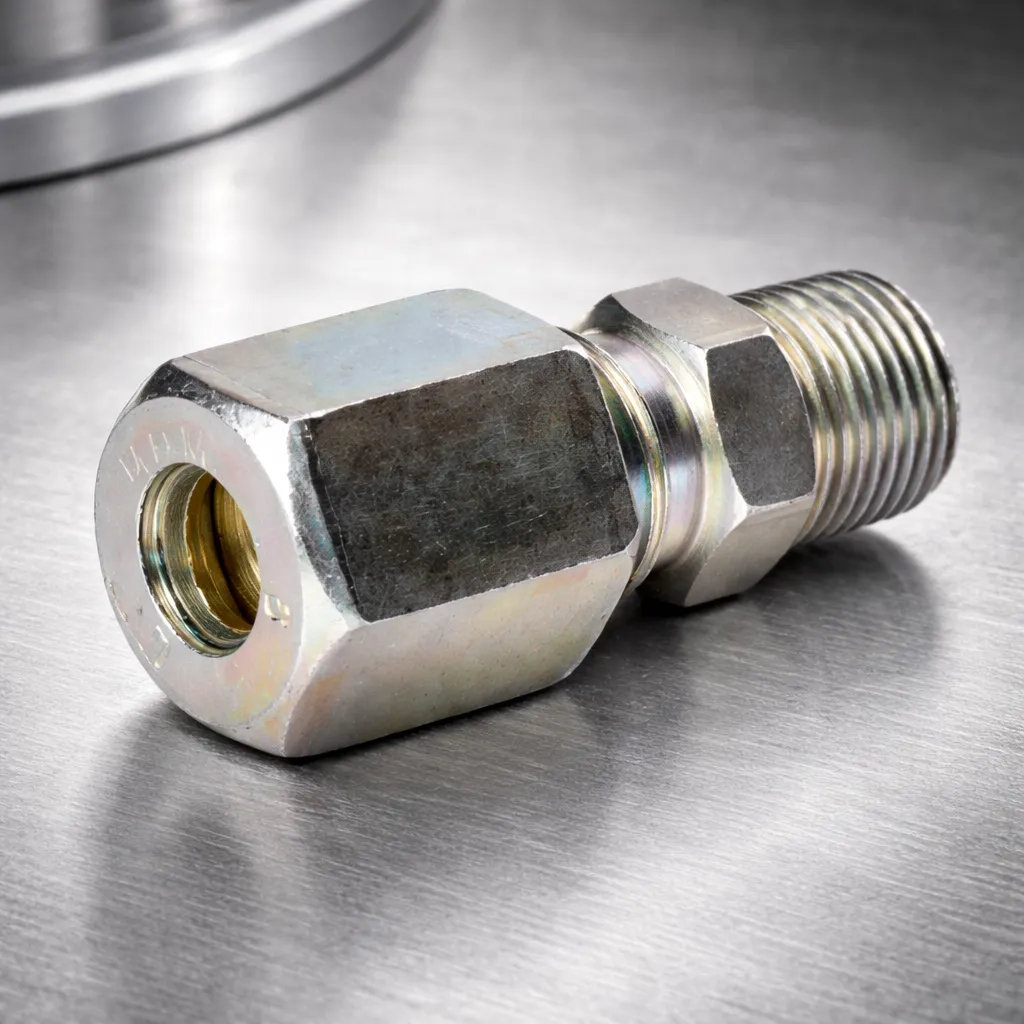

Conexão Reta Macho 8mm x 1/4 Engate Rápido
A opção que eu olharia primeiro para ligar mangueira PU 8mm em filtro, regulador, lubrifil, válvula ou ponto de ar com rosca 1/4. É simples, barata e resolve a maioria das montagens pequenas.
| Medida | 8mm x 1/4 |
|---|---|
| Tipo | Reta macho |
| Indicação | Lubrifil, válvula, bloco manifold e ponto de ar |
| Antes de comprar | Confirme rosca, diâmetro da mangueira, estoque, frete e reputação do vendedor. |
- Produto específico para comparar no Mercado Livre.
- Ajuda a comprar pela medida correta.
- Boa aplicação em ar comprimido e automação leve.
- Não misture NPT e BSP sem conferir.
- Não use 8mm em mangueira 6mm ou 10mm.
- Se estiver pausado, escolha equivalente com mesma medida.
Cotovelo 10mm x 1/4 Engate Rápido para Pneumática
Boa escolha quando a mangueira precisa sair de lado ou quando falta espaço atrás do equipamento. O cotovelo reduz dobra forçada na mangueira e deixa a instalação mais limpa.
| Medida | 10mm x 1/4 |
|---|---|
| Tipo | Joelho / cotovelo |
| Indicação | Bancadas, compressores, painéis e máquinas compactas |
| Antes de comprar | Confirme rosca, diâmetro da mangueira, estoque, frete e reputação do vendedor. |
- Produto específico para comparar no Mercado Livre.
- Ajuda a comprar pela medida correta.
- Boa aplicação em ar comprimido e automação leve.
- Não misture NPT e BSP sem conferir.
- Não use 8mm em mangueira 6mm ou 10mm.
- Se estiver pausado, escolha equivalente com mesma medida.

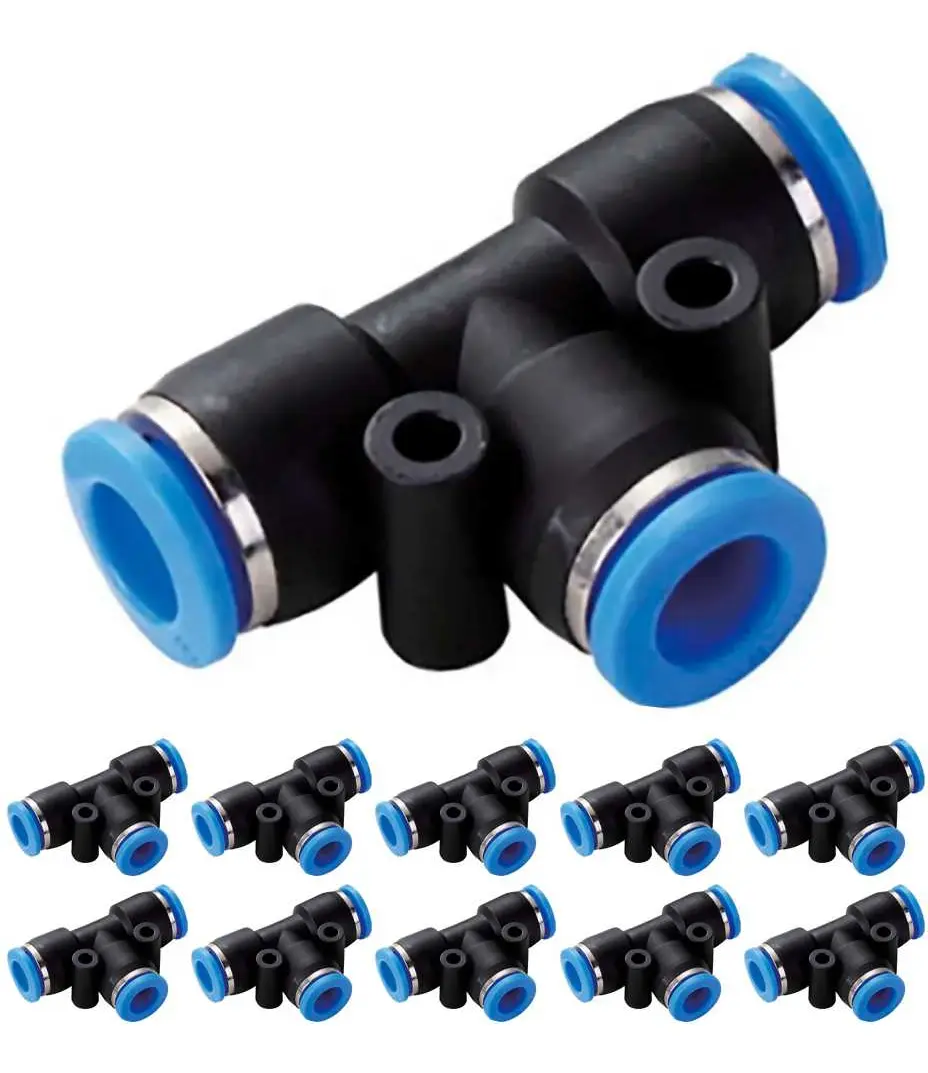

Conexão Pneumática T União Engate Rápido 6mm
Serve para derivar uma linha de ar em duas saídas. Eu gosto desse tipo de peça para sensores, pequenas válvulas, automação leve e ramais curtos.
| Medida | 6mm |
|---|---|
| Tipo | T união |
| Indicação | Divisão de linha, automação leve e circuitos compactos |
| Antes de comprar | Confirme rosca, diâmetro da mangueira, estoque, frete e reputação do vendedor. |
- Produto específico para comparar no Mercado Livre.
- Ajuda a comprar pela medida correta.
- Boa aplicação em ar comprimido e automação leve.
- Não misture NPT e BSP sem conferir.
- Não use 8mm em mangueira 6mm ou 10mm.
- Se estiver pausado, escolha equivalente com mesma medida.

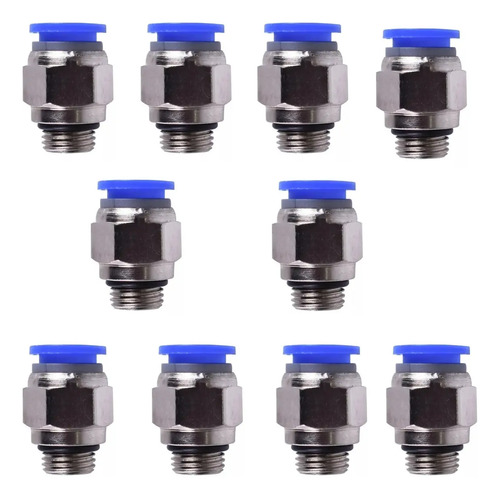

Kit 5 Peças Conexão Pneumática Rosca 1/4 x 10mm
Kit interessante para quem não quer comprar peça por peça. Faz sentido em manutenção, montagem de bancada ou quando você já sabe que vai usar mangueira 10mm.
| Medida | 10mm x 1/4 |
|---|---|
| Tipo | Kit de conexões |
| Indicação | Oficina, manutenção e reposição rápida |
| Antes de comprar | Confirme rosca, diâmetro da mangueira, estoque, frete e reputação do vendedor. |
- Produto específico para comparar no Mercado Livre.
- Ajuda a comprar pela medida correta.
- Boa aplicação em ar comprimido e automação leve.
- Não misture NPT e BSP sem conferir.
- Não use 8mm em mangueira 6mm ou 10mm.
- Se estiver pausado, escolha equivalente com mesma medida.

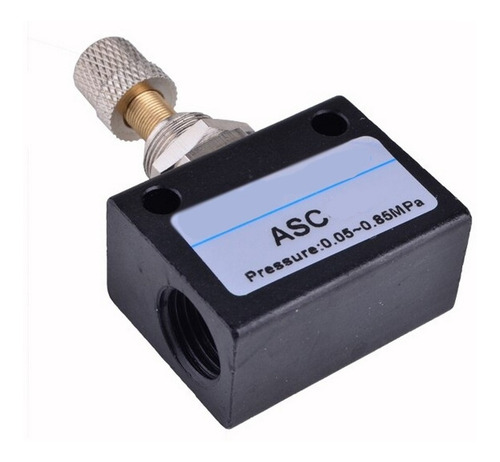

Kit de Engate Rápido com Regulador de Fluxo e Conexões
Esse tipo de kit ajuda quando você precisa controlar velocidade de cilindro pneumático ou ajustar passagem de ar em um ponto do circuito.
| Medida | Variável conforme kit |
|---|---|
| Tipo | Conexões + controle de fluxo |
| Indicação | Cilindros pneumáticos, ajustes finos e testes |
| Antes de comprar | Confirme rosca, diâmetro da mangueira, estoque, frete e reputação do vendedor. |
- Produto específico para comparar no Mercado Livre.
- Ajuda a comprar pela medida correta.
- Boa aplicação em ar comprimido e automação leve.
- Não misture NPT e BSP sem conferir.
- Não use 8mm em mangueira 6mm ou 10mm.
- Se estiver pausado, escolha equivalente com mesma medida.
Tabela comparativa das conexões pneumáticas
| Produto | Medida | Tipo | Melhor para |
|---|---|---|---|
| Conexão reta macho 8mm x 1/4 | 8mm x 1/4 | Reta | Uso geral em lubrifil, válvula e compressor |
| Cotovelo 10mm x 1/4 | 10mm x 1/4 | Joelho | Locais apertados e mangueira sem dobra |
| Conexão T união 6mm | 6mm | T | Derivação de linha em automação leve |
| Kit conexão 10mm x 1/4 | 10mm x 1/4 | Kit | Reposição, manutenção e montagem de bancada |
| Kit com regulador de fluxo | Variável | Controle | Ajuste de velocidade em cilindros pneumáticos |
Erros comuns ao comprar conexão pneumática
O erro mais comum é comprar pela foto, sem conferir medida. Outro problema é comprar rosca 1/4 achando que isso define tudo. Não define. Você também precisa saber se o lado da mangueira é 6mm, 8mm, 10mm ou outra medida.
- Comprar conexão 8mm para mangueira 6mm.
- Confundir rosca 1/4 com diâmetro da mangueira.
- Forçar mangueira torta ou mal cortada no engate rápido.
- Usar fita veda rosca demais e soltar pedaços dentro da linha.
- Ignorar se a rosca é BSP ou NPT.
- Usar conexão pequena em ferramenta que consome muito ar.
Conexão pneumática, mangueira e lubrifil precisam trabalhar juntos
A conexão correta depende do restante do sistema. Se você ainda está montando a linha, veja também nosso guia de mangueira pneumática PU ou espiral e o artigo sobre conjunto lubrifil para compressor.
Em automação, a conexão também aparece junto com válvula pneumática 5/2 vias, cilindro pneumático dupla ação e sensor magnético para cilindro pneumático.
Como referência técnica complementar, fabricantes como a Festo organizam conexões, tubos e mangueiras pneumáticas por aplicação, medida e tipo de montagem.
Vale a pena comprar conexão pneumática pela internet?
Sim, principalmente quando você já sabe a medida correta. Conexões pneumáticas são peças pequenas, fáceis de comparar e geralmente têm bom custo de frete. A compra online fica melhor ainda quando o anúncio mostra medida, rosca, pressão e fotos claras.
Eu só evitaria comprar no impulso. Antes de finalizar, confira se a conexão é para ar comprimido, se a medida bate com sua mangueira e se o anúncio não está pausado ou sem estoque. Se o produto mudou, procure outro equivalente com a mesma especificação.
FAQ sobre conexão pneumática
O que é conexão pneumática?
É a peça usada para ligar mangueiras, tubos, válvulas, cilindros, lubrifil e acessórios em sistemas de ar comprimido.
Conexão pneumática 8mm serve em mangueira 6mm?
Não. Conexão 8mm deve ser usada com mangueira ou tubo de 8mm de diâmetro externo. Para mangueira 6mm, use conexão 6mm.
Qual a diferença entre conexão reta, joelho e T?
A reta faz ligação direta, o joelho muda a direção em 90 graus e o T divide uma linha de ar em duas saídas.
O que significa rosca 1/4?
Significa o tamanho da rosca usada para conectar a peça ao equipamento, como lubrifil, válvula, regulador ou ponto de ar.
Conexão pneumática vaza?
Pode vazar se a mangueira estiver mal cortada, medida incorreta, rosca incompatível ou vedação ruim. Corte reto e medida certa reduzem muito o risco.
Posso usar conexão pneumática em compressor?
Sim, desde que a conexão suporte a pressão de trabalho e tenha rosca e medida compatíveis com o compressor, mangueira ou acessório.
Como saber se a conexão é para ar comprimido?
Confira a descrição do anúncio, pressão máxima, material e indicação de uso pneumático. Evite peças sem especificação técnica mínima.
