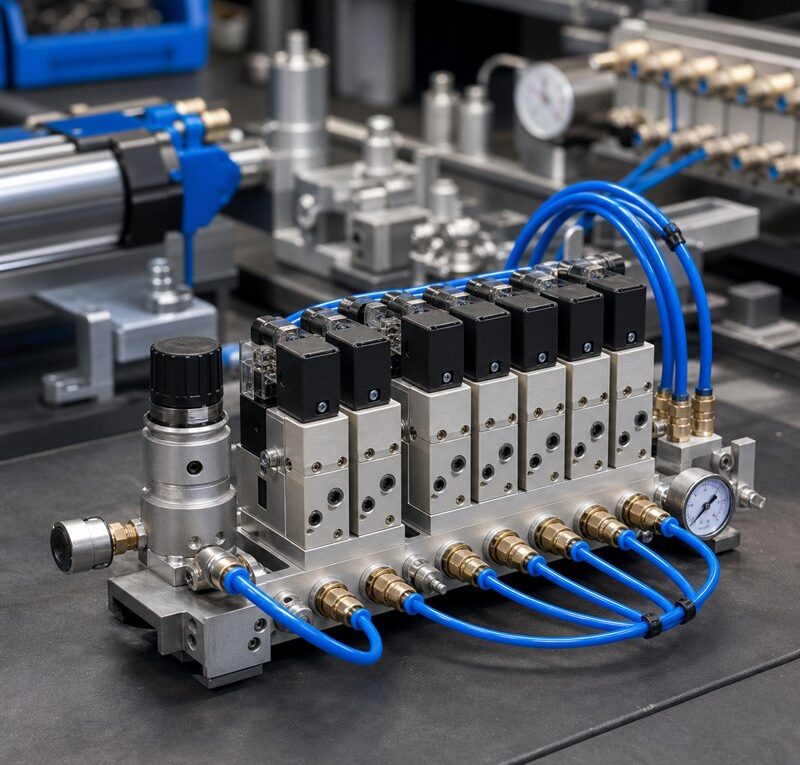

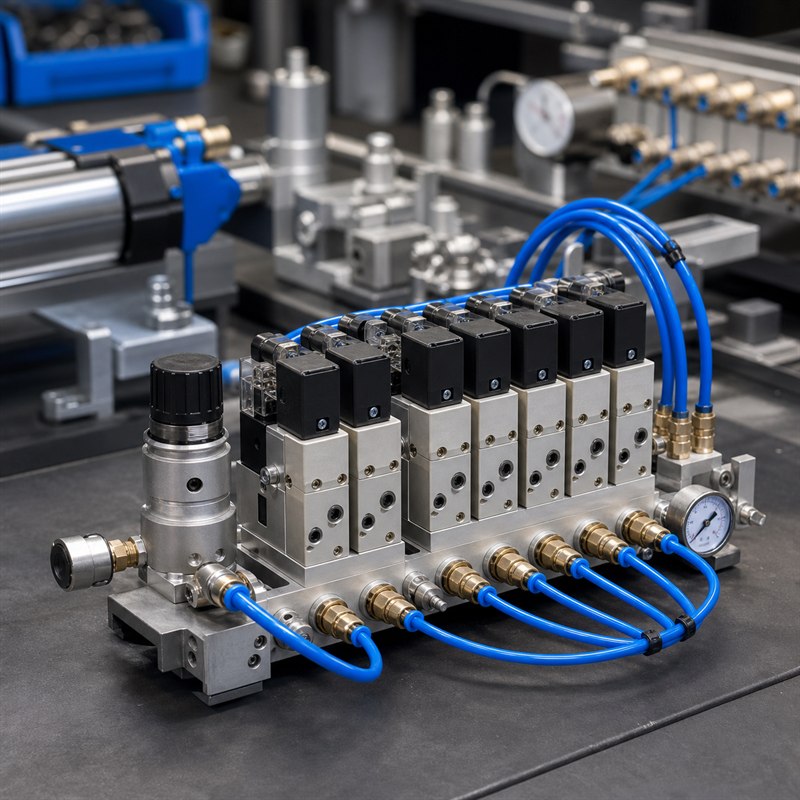

Como funciona uma válvula pneumática?

Como funciona uma válvula pneumática é uma pergunta essencial para entender sistemas de automação com ar comprimido. A válvula é o componente responsável por liberar, bloquear ou direcionar o ar para cilindros, atuadores, ferramentas e outras partes do circuito.

Sem válvulas, o ar comprimido até poderia chegar ao sistema, mas não haveria controle adequado de avanço, retorno, parada, velocidade ou sequência de movimentos.

Resposta rápida

Uma válvula pneumática funciona direcionando, bloqueando ou liberando o ar comprimido dentro do circuito. Ela controla o avanço, retorno, parada e sequência de movimentos em cilindros e atuadores pneumáticos.

Como funciona uma válvula pneumática?

Uma válvula pneumática funciona abrindo e fechando caminhos internos para o ar comprimido. Dependendo da posição da válvula, o ar entra por uma via, sai por outra, alimenta um cilindro ou é descarregado para a atmosfera.

Em um exemplo simples, a válvula envia ar para um lado do cilindro pneumático, fazendo a haste avançar. Quando a válvula muda de posição, o ar vai para o outro lado e o cilindro retorna.

O que significam vias e posições?

As vias são as conexões por onde o ar entra, sai ou escapa. As posições são os estados internos da válvula. Por isso, é comum encontrar termos como válvula 3/2, 5/2 ou 5/3.

• Válvula 3/2: possui três vias e duas posições, comum em cilindros de simples ação.
• Válvula 5/2: possui cinco vias e duas posições, muito usada em cilindros de dupla ação.
• Válvula 5/3: possui cinco vias e três posições, usada quando há necessidade de posição central.

Tipos de válvulas pneumáticas

Existem vários tipos de válvulas pneumáticas. A escolha depende do circuito, da vazão, da pressão, do tipo de atuador e da forma de acionamento.

Válvula direcional

Controla o sentido do ar comprimido e define o movimento do atuador. É uma das mais importantes na pneumática industrial.

Válvula solenoide pneumática

É acionada eletricamente por uma bobina. Muito usada em automação, painéis pneumáticos e máquinas controladas por CLP.

Válvula reguladora de fluxo

Controla a velocidade de avanço ou retorno do cilindro, limitando a passagem de ar.

Válvula de retenção

Permite passagem em um sentido e bloqueia no sentido contrário.

Onde as válvulas pneumáticas são usadas?

• acionamento de cilindros pneumáticos;
• máquinas de embalagem;
• linhas de montagem;
• dispositivos de fixação;
• automação de portas, garras e empurradores;
• sistemas com sensores e CLP.

Como escolher uma válvula pneumática?

Para escolher, observe pressão de trabalho, vazão necessária, tipo de cilindro, número de vias, tensão da bobina quando for solenoide, tipo de conexão e ambiente de instalação.

Também é importante considerar a qualidade do ar. Ar sujo ou com água pode travar válvulas, reduzir vida útil e gerar falhas intermitentes. Por isso, a preparação de ar com filtro, regulador e lubrifil é tão importante.

Perguntas frequentes

Válvula pneumática precisa de energia elétrica?

Nem sempre. Algumas são manuais, mecânicas ou pneumáticas. As válvulas solenoides usam energia elétrica para acionar a bobina.

Qual válvula usar em cilindro de dupla ação?

Geralmente usa-se uma válvula 5/2 ou 5/3, dependendo do tipo de controle desejado.

Válvula pneumática pode travar?

Sim. Sujeira, água, óleo inadequado, baixa qualidade do ar e desgaste podem causar travamentos.

Conclusão

A válvula pneumática é o cérebro do circuito de ar comprimido. Ela controla o caminho do ar e define como cilindros e atuadores se movimentam. Entender seu funcionamento ajuda a montar sistemas mais seguros, eficientes e fáceis de manter.

Como funciona uma válvula pneumática no dia a dia?

Como funciona uma válvula pneumática no dia a dia? Ela atua como uma chave de controle do ar comprimido, definindo para onde o ar vai, quando passa e quando deve escapar para a atmosfera.

Em um circuito com cilindro pneumático, a válvula determina se o atuador avança, retorna ou permanece parado. Em máquinas automatizadas, esse comando pode vir de botão, pedal, sensor, CLP ou bobina solenoide.

Como escolher uma válvula pneumática

Para escolher corretamente, avalie o tipo de atuador, número de vias, número de posições, pressão, vazão, tensão da bobina e tipo de acionamento. Uma válvula pequena demais pode limitar velocidade e força.

• Use válvula 3/2 para muitos cilindros de simples ação.
• Use válvula 5/2 para muitos cilindros de dupla ação.
• Confira a tensão da bobina, como 12 V, 24 V ou 220 V.
• Observe vazão e rosca das conexões.
• Proteja a válvula com ar filtrado e pressão adequada.

Erros comuns em válvulas pneumáticas

Falhas em válvulas pneumáticas geralmente aparecem como cilindro lento, travamento, escape constante de ar ou movimento irregular. Muitas vezes a causa está na qualidade do ar ou na escolha incorreta da válvula.

• Usar válvula com vazão menor que o consumo do cilindro.
• Ligar mangueiras nas portas erradas.
• Usar bobina com tensão incorreta.
• Ignorar sujeira e água no ar comprimido.
• Não usar silenciador ou controle de fluxo quando necessário.

Leituras relacionadas

Para continuar estudando o assunto, veja também: cilindro pneumático, lubrifil e pneumática industrial.

Como referência complementar, consulte também o conceito geral de válvula.

Exemplo prático: válvula comandando um cilindro de dupla ação

Imagine um cilindro que precisa avançar para empurrar uma peça e depois retornar para liberar a próxima. A válvula pneumática recebe ar do compressor pela entrada principal. Quando acionada, ela envia ar para um lado do cilindro e libera o ar do outro lado pelo escape. Quando muda de posição, inverte esse caminho.

É por isso que a válvula certa muda completamente o funcionamento do sistema. Se a aplicação pede avanço e retorno com ar, uma válvula 5/2 costuma ser indicada. Se o atuador é simples ação, uma 3/2 pode ser suficiente. Se você escolhe uma válvula errada, o cilindro pode nem se mover como esperado.

Tabela: tipos de válvulas pneumáticas

Tipo	Uso comum	Exemplo
3/2 vias	Cilindro simples ação e comandos básicos	Acionar uma trava pneumática pequena
5/2 vias	Cilindro dupla ação	Avanço e retorno de uma haste
Reguladora de fluxo	Controle de velocidade	Deixar o cilindro avançar mais devagar
Solenoide	Comando elétrico	Acionamento por CLP, sensor ou botão

Como diagnosticar falha em válvula pneumática

Quando a válvula não funciona, nem sempre ela está queimada ou travada. Primeiro verifique se existe pressão na entrada, se a mangueira está conectada corretamente, se o escape não está obstruído e se o comando está chegando. Em válvulas solenoides, confira também tensão da bobina, conector DIN e LED indicador.

Vazamento contínuo pelo escape pode indicar vedação interna desgastada, sujeira no carretel ou pressão fora da faixa. Em sistemas com água no ar comprimido, esse tipo de problema aparece com mais frequência.

Checklist para escolher válvula pneumática

• Identifique se o atuador é simples ação ou dupla ação.
• Confira quantas vias e posições a aplicação exige.
• Verifique rosca, pressão e vazão.
• Escolha o tipo de acionamento: manual, mecânico, pneumático ou elétrico.
• Confira se precisa de retorno por mola, trava ou duplo comando.
• Analise o ambiente: poeira, umidade, óleo, vibração e temperatura.

Erros que mais causam falha em válvulas pneumáticas

Um erro comum é trocar apenas pela aparência. Duas válvulas podem parecer iguais, mas ter rosca diferente, acionamento diferente ou função interna diferente. Outro erro é ignorar a vazão: uma válvula pequena demais deixa o cilindro lento e pode prejudicar o ciclo da máquina.

Também vejo muita falha causada por ar sem tratamento. Água, partículas e óleo inadequado podem travar carretel, danificar vedação e causar vazamento pelo escape. Por isso, válvula pneumática deve ser vista junto com lubrifil, mangueira, conexão e pressão de trabalho.

Quando trocar a válvula

Troque ou revise a válvula quando houver vazamento contínuo, movimento irregular, travamento, aquecimento anormal em solenoides ou quando a peça não responde mesmo recebendo comando. Antes de condenar a válvula, porém, confira se há ar na entrada, se a pressão está correta e se o comando realmente chega.
