Como funciona um cilindro pneumático?

Como funciona um cilindro pneumático é uma dúvida importante para quem trabalha com automação, manutenção industrial, máquinas e sistemas de ar comprimido. O cilindro pneumático transforma a energia do ar comprimido em movimento linear.

Esse movimento pode empurrar, puxar, levantar, prender, deslocar ou posicionar peças em uma máquina. Por isso, cilindros pneumáticos são muito usados em dispositivos industriais e circuitos de pneumática industrial.

Resposta rápida

Um cilindro pneumático transforma a pressão do ar comprimido em movimento linear. Ele pode empurrar, puxar, fixar, levantar ou posicionar peças em máquinas, bancadas e sistemas de automação.

Como funciona um cilindro pneumático?

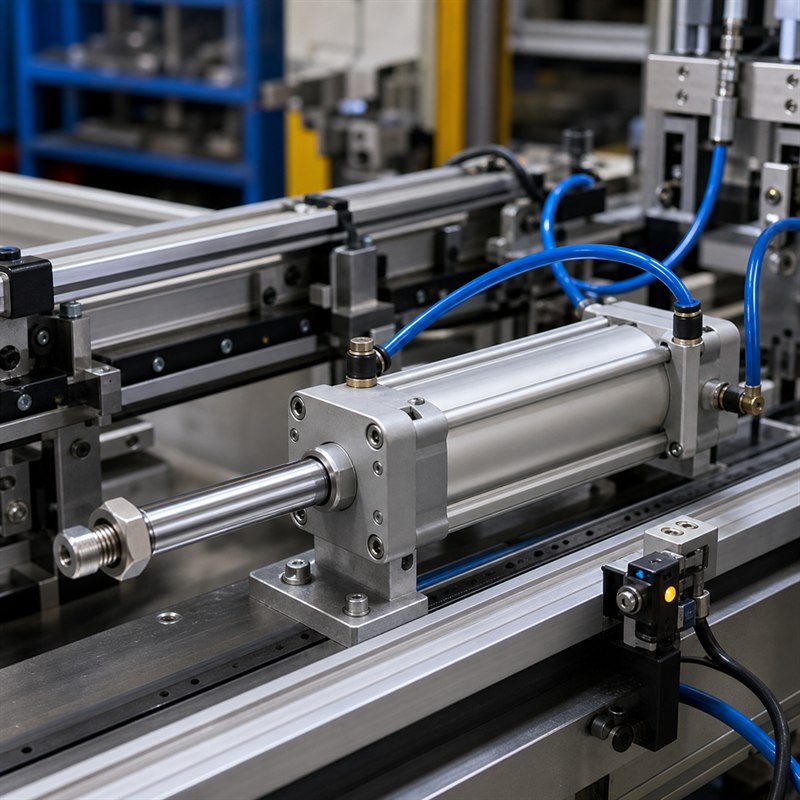

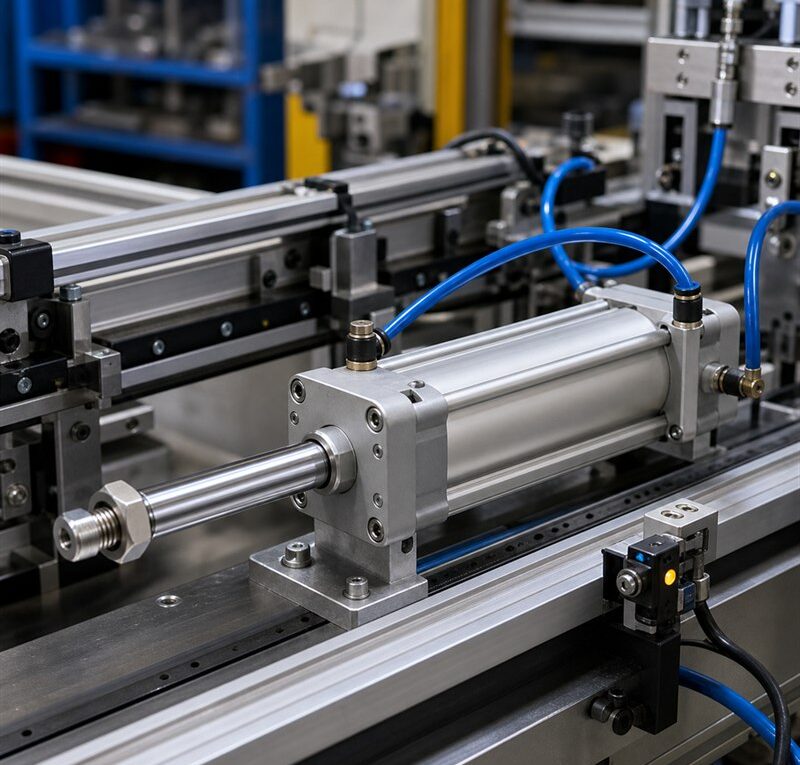

O cilindro pneumático possui um corpo, um êmbolo interno e uma haste. Quando o ar comprimido entra em uma câmara, ele empurra o êmbolo. Esse movimento desloca a haste para fora ou para dentro, dependendo do tipo de cilindro e do caminho do ar.

O controle do movimento normalmente é feito por uma válvula pneumática. A válvula direciona o ar para uma câmara do cilindro e permite que o ar da outra câmara escape.

Tipos de cilindro pneumático

Cilindro de simples ação

No cilindro de simples ação, o ar comprimido realiza o movimento em apenas um sentido. O retorno geralmente acontece por mola ou força externa. É comum em aplicações simples, com curso menor e força moderada.

Cilindro de dupla ação

No cilindro de dupla ação, o ar comprimido atua nos dois sentidos: avanço e retorno. Ele é muito usado em automação porque oferece mais controle, força e repetibilidade.

Cilindros especiais

Também existem cilindros compactos, sem haste, guiados, rotativos e modelos específicos para aplicações com pouco espaço, maior precisão ou movimentos diferenciados.

O que considerar no dimensionamento?

Para escolher um cilindro pneumático, não basta olhar apenas o tamanho. É preciso avaliar força, pressão, diâmetro, curso, velocidade, tipo de carga, fixação e ambiente de trabalho.

• Força necessária: depende da pressão e da área do êmbolo.
• Curso: distância que a haste precisa percorrer.
• Pressão disponível: influencia diretamente na força.
• Velocidade: pode ser controlada por reguladores de fluxo.
• Fixação: deve suportar o esforço mecânico.

Um cilindro subdimensionado pode não mover a carga. Um cilindro superdimensionado pode desperdiçar ar, aumentar impacto e encarecer o sistema.

Onde cilindros pneumáticos são usados?

• garras e dispositivos de fixação;
• empurradores e separadores de peças;
• máquinas de embalagem;
• portas automáticas industriais;
• linhas de montagem;
• prensas leves e sistemas de posicionamento.

Cuidados de manutenção

A vida útil do cilindro depende de ar limpo, pressão correta, alinhamento mecânico e ausência de impactos excessivos. Vazamentos, sujeira e água na linha podem danificar vedações e comprometer o funcionamento.

• verifique vazamentos na haste e conexões;
• mantenha a preparação de ar adequada;
• evite cargas laterais na haste;
• regule a velocidade para reduzir impacto;
• confira se a fixação está firme.

Perguntas frequentes

Qual a diferença entre cilindro simples e dupla ação?

O simples ação usa ar em um sentido e geralmente mola no retorno. O dupla ação usa ar comprimido para avançar e retornar.

Cilindro pneumático precisa de lubrificação?

Depende do modelo e da aplicação. Muitos cilindros modernos têm lubrificação permanente, mas alguns sistemas exigem ar lubrificado.

Por que o cilindro pneumático perde força?

Pode ser pressão baixa, vazamento, desgaste de vedação, carga maior que o previsto ou dimensionamento incorreto.

Conclusão

O cilindro pneumático é um dos principais atuadores da automação com ar comprimido. Ele transforma pressão em movimento linear e permite executar tarefas repetitivas com simplicidade. Para funcionar bem, precisa ser bem dimensionado, alimentado com ar preparado e instalado com alinhamento correto.

Como funciona um cilindro pneumático na prática?

Como funciona um cilindro pneumático na prática? O ar comprimido entra no corpo do cilindro, empurra um êmbolo interno e transforma pressão em movimento linear da haste.

Esse movimento pode ser usado para empurrar peças, travar dispositivos, acionar portas, separar produtos, prensar levemente ou posicionar componentes em uma máquina industrial.

Como escolher um cilindro pneumático

Para escolher um cilindro pneumático, considere força, curso, diâmetro, pressão disponível, tipo de fixação, velocidade e espaço de montagem. O dimensionamento deve considerar uma margem de segurança.

• Calcule a força necessária antes de escolher o diâmetro.
• Confira o curso exato que a haste precisa percorrer.
• Escolha fixações compatíveis com a carga.
• Use controle de fluxo para evitar pancadas no fim de curso.
• Evite carga lateral na haste para preservar vedações.

Erros comuns em cilindros pneumáticos

Um cilindro pneumático pode perder desempenho por vazamento, desalinhamento, haste empenada, pressão baixa ou vedação gasta. Muitos desses problemas são evitados com ar limpo e montagem correta.

• Usar cilindro pequeno para carga pesada.
• Trabalhar com pressão abaixo da necessária.
• Montar desalinhado e forçar a haste lateralmente.
• Não controlar velocidade de avanço e retorno.
• Ignorar vazamentos nas conexões e vedações.

Leituras relacionadas

Para continuar estudando o assunto, veja também: válvula pneumática, pneumática industrial e cilindros pneumáticos.

Como referência complementar, consulte também o conceito geral de atuador.

Exemplo prático: onde o cilindro pneumático trabalha melhor

Um exemplo simples é uma bancada onde a peça precisa ser empurrada contra um batente para furação, gravação, teste ou montagem. Em vez de o operador fazer força manual, o cilindro pneumático avança com ar comprimido, prende ou desloca a peça e depois retorna quando a válvula muda de posição.

Em aplicações leves, um cilindro menor pode resolver. Em aplicações que exigem mais força, o diâmetro do pistão precisa ser maior. O curso deve acompanhar a distância real do movimento. Se a peça precisa deslocar 100 mm, comprar um cilindro de curso 50 mm não resolve, mesmo que ele tenha força suficiente.

Tabela rápida de escolha do cilindro pneumático

Critério	O que observar	Erro comum
Diâmetro	Define a força do cilindro	Comprar pequeno demais para a carga
Curso	Define quanto a haste vai se deslocar	Escolher pelo tamanho externo, não pelo curso útil
Pressão	Normalmente trabalha entre 4 e 8 bar	Achar que só aumentar pressão resolve tudo
Fixação	Base, flange, garfo, suporte ou articulação	Comprar sem conferir como será instalado

Manutenção que aumenta a vida útil

Para o cilindro durar mais, evite ar com água, excesso de sujeira e desalinhamento mecânico. A haste não deve trabalhar torta nem receber carga lateral exagerada. Se houver vazamento no retentor, perda de força ou movimento irregular, vale verificar vedação, pressão, válvula de comando e estado da haste.

Outro ponto importante é a velocidade. Cilindro muito rápido pode bater forte no fim de curso. Nesses casos, reguladores de fluxo e amortecimento ajudam a deixar o movimento mais suave e seguro.

Checklist para escolher cilindro pneumático

• Defina o movimento necessário: empurrar, puxar, prender ou levantar.
• Calcule ou estime a força necessária.
• Escolha o diâmetro do pistão com folga.
• Escolha o curso conforme o deslocamento real.
• Confira rosca da haste, tipo de fixação e espaço disponível.
• Combine cilindro, válvula, mangueira e pressão de trabalho.

Erros comuns no dimensionamento

O erro mais frequente é escolher cilindro apenas pelo comprimento total. O que importa para o movimento é o curso útil. Outro erro é escolher diâmetro pequeno demais e tentar compensar subindo a pressão. Isso pode deixar o sistema instável e forçar componentes.

Também é importante evitar carga lateral na haste. O cilindro foi feito para trabalhar em movimento linear. Se a peça empurra de lado, a haste e as vedações sofrem. Nesses casos, use guias lineares, suportes adequados ou cilindros guiados.

Como melhorar o movimento do cilindro

Reguladores de fluxo ajudam a controlar velocidade. Amortecimento ajuda a reduzir impacto no fim de curso. Sensores magnéticos permitem confirmar posição de avanço e retorno. Quando esses recursos são bem usados, o sistema fica mais seguro, previsível e fácil de diagnosticar.
